企业H3C组网实例

随着企业信息化不断的深入，对网络设备和链路的可靠性、安全性、可管理型提出了更高的要求，本案例通过一个企业网总部及分支的拓扑和配置，列出了当前构建中小型企业网络的主流技术，涉及网关备份、链路冗余、路由控制、访问控制、设备管理等网络技术。

案例中有7台设备，企业网总部有3台交换机，两台路由器；分支有一台路由器通过电信10M专用线路和联通的2M专用备份线路与总部通信；另外一台路由器模拟internet。

案例中总部有两个应用网段：一个是业务192网段，另一个是OA的172网络，分别与分支的业务网段和OA网段通信。



一、前置知识点

1、MSTP

MSTP由IEEE制定的802.1S标准定义，它可以弥补STP和RSTP的缺陷，既可以快速收敛，也能使用不同的VLAN流量沿各自的路径转发，从而为冗余链路提供了更好的复杂分担机制。MSTP的特点如下：

1）MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。

2）MSTP通过设置VLAN与生成树的对应关系（VLAN映射表），将VLAN与生成树联系起来。并通过“实例”的概念，将多个VLAN捆绑到一个实例中，从而达到了节省通信开销和降低资源占用率的目的。

3）MSTP将环路网络修建成为一个无环的树形网络，避免报文在环路网络中的增生和无线循环，同时还提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载分担。

4）MSTP兼容STP和RSTP。



2、VRRP

VRRP将局域网内的一组路由器划分在一起，称为一个备份组。备份组由一个master路由器和多个backup路由器组成，功能上相当于一台虚拟路由器。VRRP备份组具有以下特点。

1）虚拟路由器具有IP地址，称为虚拟地址。局域网内的主机仅需要知道这个虚拟路由器的ip地址，并将其设置为默认路由的下一跳地址。网络内的主机通过这个虚拟路由器与外部网络进行通信。

2）备份组内的路由器根据优先级，选举出master路由器，承担网关功能。其他路由器作为backup路由器，当master路由器发生故障时，取代master路由器继续履行网关职责，从而保证网络内的主机不间断地与外部网络进行通信。



3、ACL

基本ACL：编号范围2000-2999，支持报文的源ip地址。

高级ACL：编号范围3000-3999，支持报文的源ip地址、目的ip地址、报文的优先级、ip承载的协议类及特性等三、四层信息。



4、命令参考

1）ospf的配置

  ospf 1

  default-route-advertise always                    在ospf区域发布外部默认路由

  area 1

  net  10.255.23.1 0.0.0.0

  abr-summary 172.17.0.0 255.255.0.0 not-advertise   不发布聚合后的路由条目

  int g0/0

  ospf cost 1000                                     配置接口的路由成本，路由选路

  dis ip routing-table protocol ospf                 查看ospf学习到的路由条目

2）stp的配置：

  stp instance 1 root primary                        设置为实例1的根网桥

  stp instance 2 root secondary                     设置为实例2的备份根网桥

  stp region-configuration                           进入stp的域视图，一个域必须有相同的域名、修正级别、vlan映射

  region-name h3c                                    stp域名

  revision-level 3                                   修正级别（可选，用于确定一个域，默认0）

  instance 1 vlan 10                                 实例1映射为vlan10

  instance 2 vlan 20

  active region-configure                            激活域

  dis stp brief                                      查看stp信息：root根端口，desi指定端口，alte阻塞端口

3）vrrp的配置：vlan10为例

  int vlan 10

  vrrp vrid 1 virtual-ip 172.16.0.254                 配置vrrp的虚拟ip

  vrrp vrid 1 priority 120                            vrrp的优先级

  vrrp vrid 1 track 2 priority reduced 30             跟踪vlan2，vlan2宕掉时优先级降低30

  dis vrrp                                            查看vrrp的状态

4）esay_ip的配置：

  acl basic 2000                                      配置acl

  rule 0 permit source 172.16.0.0 0.0.0.255           允许nat的网络

  rule 5 permit source 172.17.0.0 0.0.255.255

  int g0/0

  nat outbound 2000                                   应用easy_ip

  dis nat session  verbos                             查看nat转换信息

  ping -a 172.16.0.10 202.98.192.57                   指定以172.16.0.10为源地址ping目标主机





二、实验案例

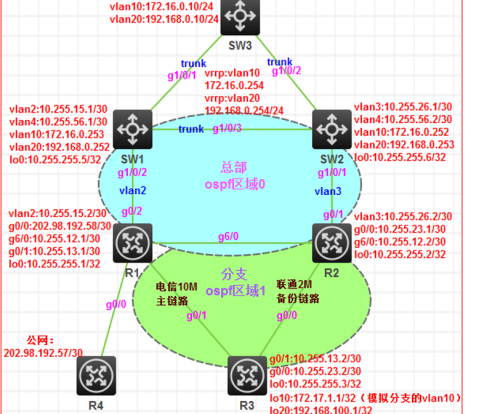

1、案例拓扑图





2、实验要求：

1）按拓扑要求配置ip地址和vlan及默认路由，R4模拟外网不配置到内网的路由

2）将总部网络在ospf区域0发布，分支网络在ospf1区域发布

3）配置stp，sw1为实例0和实例1（vlan10）的主根，vlan20的备份根，sw2与之相反

4

）配置vrrp，sw1为vlan10的master，sw2为vlan20的master并track监视上行端口


5）配置ospf路径选择，总部与分支的通讯全部通过电信链路通讯，联通链路只做备份

并且电信链路故障时只有vlan20的数据可以使用备份链路

6）配置easy_ip，实现只有vlan10可以访问到R4（外网）



3、实验步骤

1）按拓扑要求配置ip地址和vlan及默认路由，R4模拟外网不配置到内网的路由。

配置SW3：

Vlan 2

vlan 4

vlan 10

valn 20

int loopback 0

ip add 10.255.255.5 255.255.255.255

Int vlan 2

Ip add 10.255.15.1 255.255.255.252

Int vlan 4

Ip add 10.255.56.1 255.255.255.252

Int vlan 10

Ip add 172.16.0.253 255.255.255.0

Int vlan 20

Ip add 192.168.0.252 255.255.255.0

Int g1/0/1

Port link-type trunk

Port trunk permit vlan all

Int g1/0/2

Port access vlan 2

Int g1/0/3

Port link-type trunk

Port trunk permit vlan all





Sw2:

Vlan 3

Vlan 4

Vlan 10

Vlan 20

Int loopback 0

Ip add 10.255.255.6 255.255.255.255

Int vlan 3

Ip add 10.255.26.1 255.255.255.252

Int vlan 4

Ip add 10.255.56.2 255.255.255.252

Int vlan 10

Ip add 172.16.0.252 255.255.255.0

Int vlan 20

Ip add 192.168.0.253 255.255.255.0

Int g1/0/1

Port access vlan 3

Int g1/0/2

Port link-type trunk

Port trunk permit vlan all

Int g0/1/3

Port link-mode bridge

Port link-type trunk

Port trunk permit vlan all



Sw3:

Vlan 10

Vlan 20

Int g1/0/1

Port link-type trunk

Port trunk permit vlan all

Int vlan 10

Ip add 172.16.0.10 255.255.255.0

Int vlan 20

Ip add 192.168.0.10 255.255.255.0

Int g1/0/2

Port link-type trunk

Port trunk permit vlan all





R1:

Vlan 2

Int loopback 0

Ip add 10.255.255.1 255.255.255.255

Int vlan 2

Ip add 10.255.15.2 255.255.255.252

Int g0/0

Port link-mode route

Ip add 202.98.192.58 255.255.255.252

Int t0/1

Ip add 10.255.13.1 255.255.255.252

Int g6/0

Ip add 10.255.12.1 255.255.255.252







R2:

Vlan 3

Int loopback 0

Ip add 10.255.255.2 255.255.255.255

Int vlan 3

Ip add 10.255.26.2 255.255.255.252

Int g0/0

Ip add 10.255.23.1 255.255.255.252

Int g6/0

Ip add 10.255.12.2 255.255.255.252



R3:

Int loopback 0

Ip add 10.255.255.3 255.255.255.255

Int loopback 20

Ip add 192.168.100.1 255.255.255.255

Int g0/0

Ip add 10.255.23.2 255.255.255.252

Int g0/1

Ip add 10.255.13.2 255.255.255.2

Int loopback 10

Ip add 172.17.1.1 255.255.255.255



R4:

Int g0/0

Ip add 202.98.192.57 255.255.255.252









2）将总部网络在ospf区域0发布，分支网络在ospf1区域发布

Sw1:

Ospf 1

Area 0

Net 0.0.0.0 255.255.255.255



Sw2:

Ospf1

Area 0

Net 0.0.0.0.0 255.255.255.255





Sw3:

Ospf1

Area 0

Net 0.0.0.0 255.255.255.255



R1:

Ospf 1

Area 0

Net 10.255.15.2 0.0.0.0

Net 10.255.12.1 0.0.0.0

Net 10.255.255.1 0.0.0.0



Area 1

Net 10.255.13.1 0.0.0.0



R2:

Ospf 1

Area 0

Net 10.255.26.2 0.0.0.0

Net 10.255.12.2 0.0.0.0

Net 10.255.255.2 0.0.0.0



Area 1

Net 10.255.23.1 0.0.0.0

Int g0/1

Port link-mode bridge

Port access vlan 3



R1:

Int g0/2

Port link-mode bridge

Port access vlan 2



Sw1:

Int g1/0/2

Port link-type access

Port access vlan 2



Sw2:

Int g1/0/1

Port link access

Port access vlan 3



R3:

Area 1

Net 0.0.0.0 255.255.255.255



在r1上查看路由表

Dis ip routing-table

然后ping 172.16.0.10可以通

Ping 192.168.0.10可以通

Ping 172.17.1.1可以通

Ping 10.255.23.2可以通













3）配置stp，sw1为实例0和实例1（vlan10）的主根，vlan20的备份根，sw2与之相反。

Sw1：

Stp instance 0 root primary

Stp instance 1 root primary

Stp instance 2 root secondary

Stp region-configuration

Region-name h3c

Revison-level 3

Instance 1 vlan 10

Instance 2 vlan 20

Active region-configuration



Sw2:

Stp instance 0 root secondary

Stp instance 1 root secondary

Stp instance 2 root primary

Stp region-configuration

Region-name h3c

Revision-level 3

Instance 1 vlan 10

Instance 2 vlan 20

Active region-configuration



查看stp：dis stp brief



如果两个同ine都为desl 说明为主根网桥。

Sw3：

Stp region-configuration

Region-name h3c

Revision-level 3

Instance 1 vlan 10

Instance 2 vlan 20

Active region-configuration



查看stp

Dis stp bri



出现了alte阻塞端口





4）配置vrrp，sw1为vlan10的master，sw2为vlan20的master并track监视上行端口

Sw1:

Int vlan 10

Vrrp vrid 1 virtual-ip 172.16.0.254

Vrrp vrid 1 priority 120

Vrrp vrid 1 track 2 priority reduced 30

Int vlan 20

Vrrp vrid 2 virtual-ip 192.168.0.254





Sw2:

Int vlan 10

Vrrp vrid 1 virtual-ip 172.16.0.254

Int vlan 20

Vrrp vrid 2

Virtual-ip 192.168.0.254

Vrrp vrid 2 priority 120

Vrrp vrid 2 track 3 priority reduced 30

Quit

Dis vrrp（显示主从设备）

然后在sw1上也dis vrrp查看一下。

5）配置ospf路径选择，总部与分支的通讯全部通过电信链路通讯，联通链路只做备份

并且电信链路故障时只有vlan20的数据可以使用备份链路。

R3:

Dis iprouting-table

发现有到达172.16.0.0/24下一跳有2个，分别是10.255.13.1（r1）和10.255.23.1（r2）。

到达192.168.0.0/24也有2个下一跳：10.255.13.1和10.255.23.1

然后执行dis ip routing-table protocol ospf可以看到与ospf相关的路由。



Int g0/0

Ospf cost1000

Quit

然后再次执行dis ip routing-table protocol ospf发现到达172.16.0.0/24下一跳只剩下了10.222.13.1（电信）

Destination/mask  proto pre  cost

10.225.23.0/30              1000

接下来使用r3 ping 172.16.0.10（sw3vlan10）还可以通

Ping-a  172.16.1.1 172.16.0.10可以通

Ping -a192.168.100.1 172.16.0.10可以通





R2：

Ospf 1

Area 1

Abr-summary172.17.0.0 255.255.0.0 not-advertise（聚合分支，不向总部发送）

然后在R3上ping -a 192.168.100.1 172.16.0.10可以通

Ping -a172.16.1.1 172.16.0.10不通



在r3上继续配置：

Int g0/1

No sh

Quit

Dis iprouting-table protocol ospf

发现next hop全部都是10.255.13.1



Sw3：ping -a 172.16.0.10 202.98.192.57不通

Ping -a192.168.0.10 202.98.192.57不通









6）配置easy_ip，实现只有vlan10可以访问到R4（外网）。

R1：

Acl basic2000

Rule 0permit source 172.16.0.0 0.0.0.255

Int g0/0

Natoutbound 2000

Quit

Dis natsession

然后在sw3上再次ping -a 192.168.0.10 202.98.192.57还是不通，ping -a 172.16.0.10 202.98.192.57也不通，原因是因为r1上ospf问题，默认路由没有引入。



在r1上：

Ospf 1

Default-route-advertisealways

然后到sw3上执行dis ip routing-table protocol ospf

发现多了一条0.0.0.0/0  172.16.0.253              vlan 10

                       192.168.0.252             vlan 20

再次在sw3上ping -a 172.16.0.10 202.98.192.57通了

Ping -a192.168.0.10 202.98.192.57还是不通就对了。





在r1上执行：dis nat session verbose查看nat转换信息。

实验到此结束       仅供参考一下
