HP 3PAR可用容量计算方式

发布时间：2019-09-05 07:04:38编辑：auto阅读（2457）

查看当前存储空间使用空间汇总结果：

ss8400c cli% showsys -d

--------------General--------------

System Name       :        ss8400c

System Model      :   HP_3PAR 8440

Serial Number     :     SGH61xxxxx

System ID         :        0x1A130

Number of Nodes    :             4

Master Node       :              0

Nodes Online      :        0,1,2,3

Nodes in Cluster   :       0,1,2,3

Cluster LED       :            n/a

Chunklet Size (MB) :          1024

Minimum PW length  :             6



-----System Capacity (MB)------

Total Capacity     :  40620032     3par存储总共的裸容量

Allocated Capacity :   7419904     当前已经分配出去的裸空间

Free Capacity     :   33200128     剩余所有裸容量

Failed Capacity    :         0     坏块容量



--------SystemDescriptors--------

Location    :

Owner      :

Contact     :

Comment     :





showpd -p -devtype FC -rpm 10



1.  查看硬盘可用裸容量和类型

showpd -p -devtype FC  查看fc类型的盘，rpm这一列可以区分10k还是15k。



                            ---Size(MB)--------Ports----

Id CagePos Type RPM State     Total    Free A     B      Capacity(GB)

0 0:0:0  FC    10 degraded  418816  351232 ----- 1:1:1*          450

1 0:1:0  FC    10 degraded  418816  353280 ----- 1:1:1*          450

2 0:2:0  FC    10 degraded  418816  353280 ----- 1:1:1*          450

3 0:3:0  FC    10 degraded  418816  355328 ----- 1:1:1*          450

4 0:4:0  FC    10 degraded  418816  354304 ----- 1:1:1*          450

5 0:5:0  FC    10 degraded  418816  354304 ----- 1:1:1*          450

12 1:0:0  FC    10 degraded  418816  352256 ----- 1:0:1*          450

13 1:1:0  FC    10 degraded  418816  354304 ----- 1:0:1*          450

14 1:2:0  FC    10 degraded  418816  354304 ----- 1:0:1*          450

15 1:3:0   FC   10 degraded  418816  355328 ----- 1:0:1*          450

16 1:4:0  FC    10 degraded  418816  354304 ----- 1:0:1*          450

17 1:5:0  FC    10 degraded  418816  355328 ----- 1:0:1*          450

24 2:0:0  FC    10 degraded  418816  354304 -----  1:2:1*         450

25 2:1:0  FC    10 degraded  418816  355328 ----- 1:2:1*          450

26 2:2:0  FC    10 degraded  418816  354304 ----- 1:2:1*          450

27 2:3:0  FC    10 degraded  418816  355328 ----- 1:2:1*          450

28 2:4:0  FC    10 degraded  418816  352256 ----- 1:2:1*          450

29 2:5:0  FC    10 degraded  418816  354304 ----- 1:2:1*          450

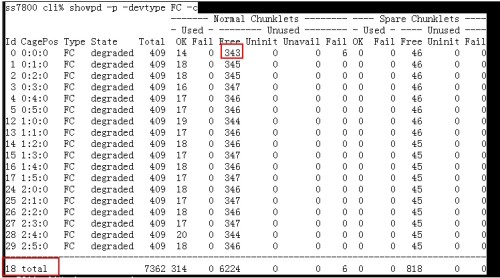

根据3par vv创建机制，从cpg下面每一个硬盘轮询取空间，所以需要free这一列同类型硬盘最小为基准，

再乘以同类型硬盘数量 得出可用裸容量总数

下面的例子就是343*18=10290 （GB） 7000系列3par单位是gb







计算vv最大的大小

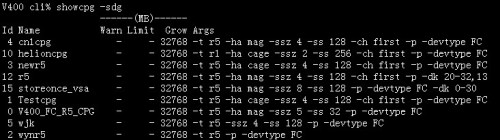

需要根据cpg的属性

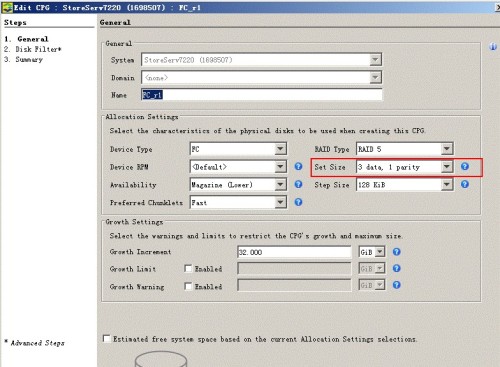

Ssz后面的数字代表 下图的set size属性。 Ssz是4代表3+1，ssz是5代表4+1










最后用可用裸容量 343*30=10290

乘以cpg的数据百分比 ssz的数据百分比是3/4，也就是75%

10290*75%就是可以创建vv最大的大小。

顺便提一下vv大小最大支持16tb。
