h3c Hybrid端口配置

发布时间：2019-09-03 08:54:39编辑：auto阅读（4603）

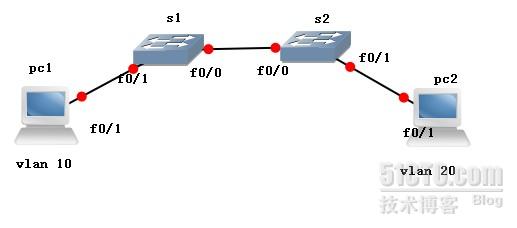

    目的：PC1和PC2之间可以互访；

    Pc1:1.1.1.1 255.255.255.0

    Pc2:1.1.1.2 255.255.255.0

    只给出关键的配置

    S1:

    interface f0/0

     port link-type trunk

     port trunk permit vlan 1 10 20

    interface f0/1

     port link-type hybrid

     port hybrid vlan 20 untagged  配置端口f0/1为Hybrid端口，能够接收VLAN20发过来的报文

     undo port hybrid vlan 1

     port hybrid pvid vlan 10

    S2:

    interface f0/0

     port link-type trunk

     port trunk permit vlan 1 10 20

    interface f0/1

     port link-type hybrid

     port hybrid vlan 10 untagged   配置端口f0/1为Hybrid端口，能够接收VLAN10发过来的报文

     undo port hybrid vlan 1

     port hybrid pvid vlan 20

    上面这个过了一段时间看觉得好奇葩，都不晓得当时哪么想的，今天弄个好理解的

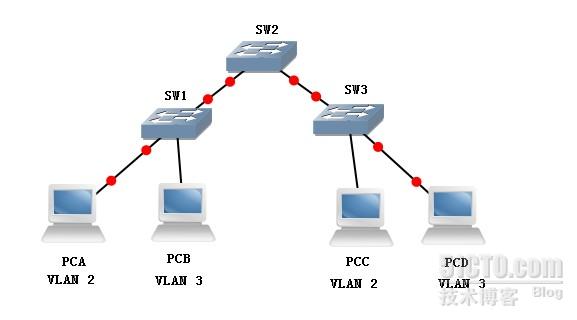

    [SW1-E0/0]port link-type access

    [SW1-E0/1]port link-type hybrid（如果之前为trunk端口，则需要先把trunk端口变为access端口）

    这时 display interface ethernet0/1可以看到

    ........

    PVID :1

    Port link-type :hybrid

    Tagged vlan id :none

    Untagged vlan id :1

    .........

    这时配置vlan 2 打上tag，vlan 3 不打tag

    [SW1-E0/1]port hybrid vlan 2 tagged

    [SW1-E0/1]port hybrid vlan 3 untagged

    在交换机SW2上e0/0 e0/1、SW3上e0/0进行相同的设置

    [SW1]dis int e0/1

    .......

    PVID :1

    Port link-type :hybrid

    Tagged vlan id :2

    Untagged vlan id :1,3

    .......

    结果：vlan 2的可以通信

          Vlan 3的不行

          因为SW2在收到vlan3没有带tag的帧时会认为这个帧属于vlan1 （PVID 为1），如果vlan 3要通信则要把pvid 改为3

    小结：Hybrid端口是介于access端口和trunk端口之间的一种端口属性，通过hybrid端口的设置可以配置部分vlan的帧打上vlan标记，部分vlan 的帧不打，如果把所有的vlan都配置为untag，那么交换机间所有的vlan都被隔离，能满足一些应用
