配置带有VRF的OSPFv3邻居

发布时间：2019-09-02 07:47:18编辑：auto阅读（1999）

配置带有VRF的OSPFv3邻居



1.OSPFv3的IPv4  AF邻居

R1(config)#ipv6 unicast-routing

R1(config)#router ospfv3 1

R1(config-router)#address-family ipv4

R1(config)#int e0/0

R1(config-if)#ip add 12.12.12.1 255.255.255.0

R1(config-if)#ipv6 enable

R1(config-if)#ospfv3 1 ipv4 a 0   //无地址，无ipv6 enable不能把ipv4和OSPFV3进程关联

R1(config)#int loo1

R1(config-if)#ip add 1.1.1.1 255.255.255.0

R1(config-if)#ipv6 enable

R1(config-if)#ospfv3 1 ipv4 a 0

对端命令相似












2.OSPFv3的IPv6  AF邻居

在上面配置好的基础之上

R1(config)#router ospfv3 1

R1(config-router)#address-family ipv6

R1(config)#int e0/0

R1(config-if)#ipv6 add 2001:1111:111::1/64

R1(config-if)#ospfv3 1 ipv6 a 0

对端命令类似

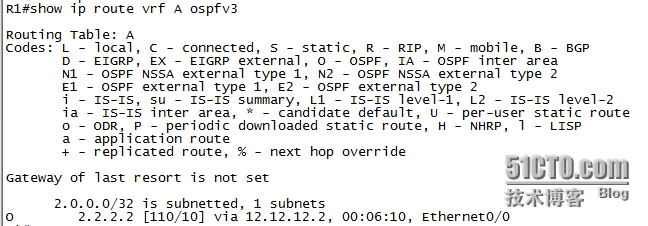

3.带有VRF的OSPFv3 IPv4  单边AF邻居

R1(config)#ip vrf A

R1(config-vrf)#rd 1:1

R1(config)#int e0/0

R1(config-if)#ip vrf f

R1(config-if)#ip vrf forwarding A

R1(config)#router ospfv3 1

R1(config-router)#address-family ipv4 vrf A  //OSPFV3进程关联ipv4 VRF

R1(config)#int e0/0

R1(config-if)#ip add 12.12.12.1 255.255.255.0

R1(config-if)#ipv6 en

R1(config-if)#ospfv3 1 ipv4 a 0

R1(config)#int loo1

R1(config-if)#ip vrf forwarding A

R1(config-if)#ip add 1.1.1.1 255.255.255.0

R1(config-if)#ipv6 en

R1(config-if)#ospfv3 1 ipv4 a 0





R2(config)#int e0/0

R2(config-if)#ipv6 en

R2(config-if)#ip add 12.12.12.2 255.255.255.0

R2(config-if)#ospfv3 1 ipv4 a 0

R2(config)#int loo1

R2(config-if)#ip add 2.2.2.2 255.255.255.0

R2(config-if)#ipv6 en

R2(config-if)#ospfv3 1 ipv4 a 0














4.双边起AF邻居，在R2上也做 ipv4 VRF

R2(config)#ip vrf B

R2(config-vrf)#rd 2:2

R2(config)#int e0/0

R2(config-if)#ip vrf forwarding B  //加入VRF后，配置好地址就没了，要重新配置

R2(config-if)#ip add 12.12.12.2 255.255.255.0

R2(config-if)#ipv6 enable

R2(config-if)#ospfv3 1 ipv4 a 0





R2(config)#int loo1

R2(config-if)#ip vrf forwarding B

R2(config-if)#ip add 2.2.2.2 255.255.255.0

R2(config-if)#ipv6 en

R2(config-if)#ospfv3 1 ipv4 a 0

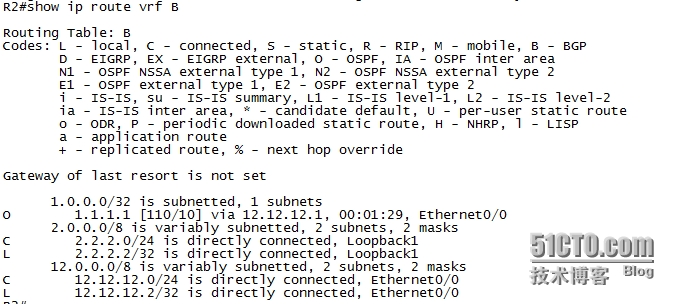

所有路由条目只能通过VRF学到

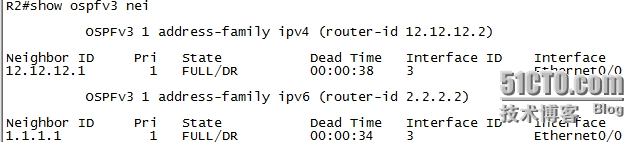

5.带有VRF的OSPFv3 双边AF邻居

Router(config)#vrf def

Router(config)#vrf definition cisco

Router(config-vrf)#rd 1:1

Router(config-vrf)#address-family ipv6

Router(config)#ipv6 unicast-routing

Router(config)#router ospfv3 1

Router(config)#router ospfv3 1

Router(config-router)#address-family ipv6 vrf cisco

Router(config-router)#router-id 1.1.1.1 //RID不会自己选举，需要手动指定

Router(config)#int e0/0

Router(config-if)#vrf forwarding cisco

Router(config-if)#ipv6 add 2001:1111:1111::1/64

Router(config-if)#ospfv3 1 ipv6 a 0

Router(config-if)#no shut  //接口默认是关闭的

对端命令类似







现在把R2 改成IP VRF A



这说明IP  VRG是没办法和IPV6 OSPFV3进程关联的

但是vrf definition cisco可以

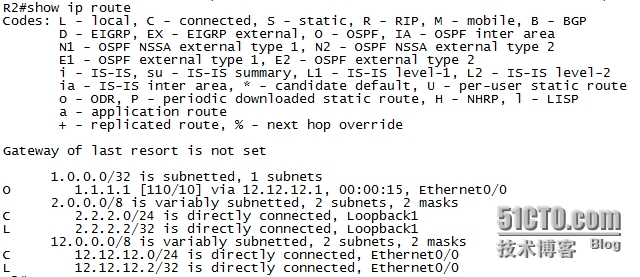

6.两种VRF的OSPFv ipv4 AF邻居

R1(config)#ip vrf A

R1(config-vrf)#rd 1:1

R1(config)#router ospfv3 1

R1(config-router)#address-family ipv4 vrf A

R1(config)#int e0/0

R1(config-if)#ipv6 en

R1(config-if)#ip vrf forwarding A

R1(config-if)#ip add 12.12.12.1 255.255.255.0

R1(config-if)#ospfv3 1 ipv4  a 0



接口自动开启





R2(config)#vrf definition cisco

R2(config-vrf)#rd 2:2

R2(config-vrf)#address-family ipv6  //不把ipv6和VRF 关联起来 在接口下VRF是不能和OSPFV3关联起来的

R2(config-vrf)#address-family ipv4

R2(config)#router ospfv3 1

R2(config-router)#router-id 2.2.2.2

R2(config-router)#address-family ipv4 vrf cisco

R2(config)#int e0/0

R2(config-if)#vrf forwarding cisco

R2(config-if)#ipv6 en

R2(config-if)#ip add 12.12.12.2 255.255.255.0

R2(config-if)#ospfv3 1 ipv4 a 0  //把OSPFV3和ipv4 VRF关联起来
