 Type 1 .2. 3 .4. 5 LSA Link States



   同一OSPF区域内的所有路由器都应具有完全相同的拓扑数据，路由器通过SPF算法，以确定前往每个可达子网的最佳路由，学习LSA应该注意它的三个要点1传播范围2通告者是谁3通告的内容。

一、    实验目的

路由器LSA，网络LSA，网络汇总LSA，ASBR汇总LSA，AS外部LSA，NSSA外部LSA，的形成条件及其作用。

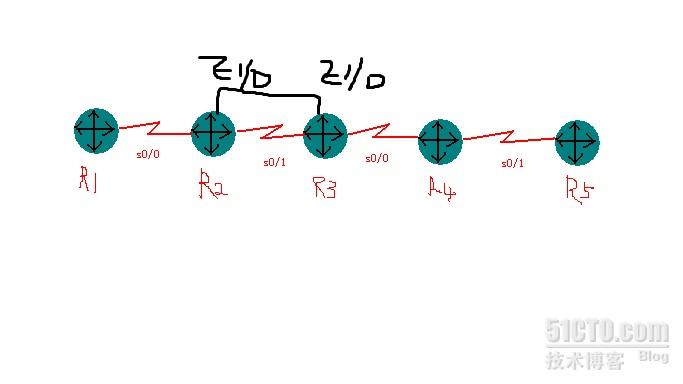

二、    实验拓扑以些图为基础，每个实验使用不同路由。







三、    实验(启用R1和R2)

1、         第一类LSA  路由器LSA (Router LSA)

每台运行OSPF的路由器都会产生一类LSA，范围只限本区域，不管它是不是内部路由器还是ABR，内容包括直连路由的拓扑信息和路由信息。

R2(config-router)#do show ip ospf database



            OSPF Router with ID (2.2.2.2) (Process ID 10)



                Router Link States (Area 0)



Link ID      ADV Router      Age      Seq#      Checksum Link count

1.1.1.1       1.1.1.1         15       0x80000003 0x0067F8  3

2.2.2.2       2.2.2.2         9        0x80000002 0x000751  3

注意：不同类型LSA所形成的Link ID 和ADV Router是不同的，可查看最后表格。

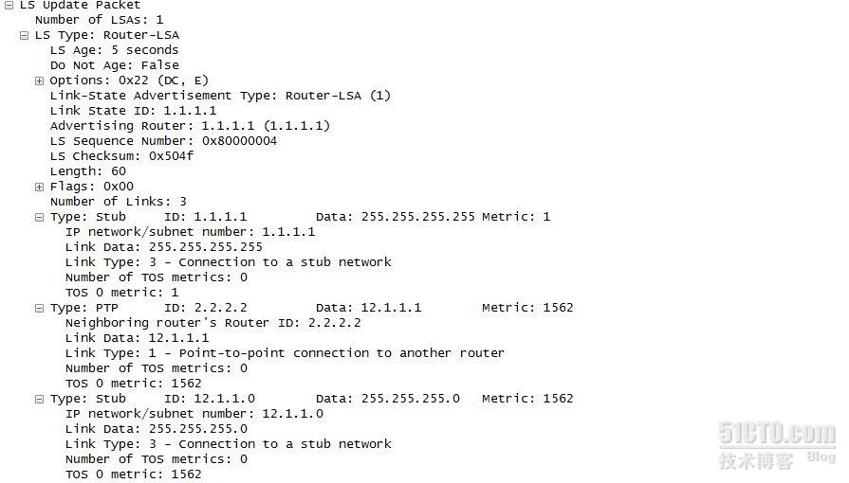

一类LSA的Link ID和ADV Router都是本台路由器的RID。可用show ip ospf data router 1.1.1.1查看路由器1.1.1.1的LSA的详细信息。



2、  第二类LSA  网络LSA (Network LSA)

 第二类LSA只有MA的网络才能出现二类LSA，对于多路访问网络，     OSPF根据在接口上是否选举了DR和来决定是否使用二类       LSA。

 实验使用R2和R3的E1/0口。

R3(config-router)#do show ip ospf database network



            OSPF Router with ID (3.3.3.3) (Process ID 1)



                Net Link States (Area 0)



  Routing Bit Set on this LSA

  LS age: 186

  Options: (No TOS-capability, DC)

  LS Type: Network Links

  Link State ID: 32.1.1.2 (address of Designated Router)

  Advertising Router: 2.2.2.2

  LS Seq Number: 80000001

  Checksum: 0x7188

  Length: 32

  Network Mask: /24

        Attached Router: 2.2.2.2

        Attached Router: 3.3.3.3

R3#show ip ospf database



            OSPF Router with ID (3.3.3.3) (Process ID 1)



                Router Link States (Area 0)



Link ID     ADV Router      Age        Seq#       Checksum Link count

2.2.2.2       2.2.2.2       255       0x80000003 0x00C0F5 2

3.3.3.3       3.3.3.3       253       0x80000003 0x00D4D4 2



                Net Link States (Area 0)



Link ID         ADV Router      Age         Seq#       Checksum

32.1.1.2        2.2.2.2         256         0x80000001 0x007188

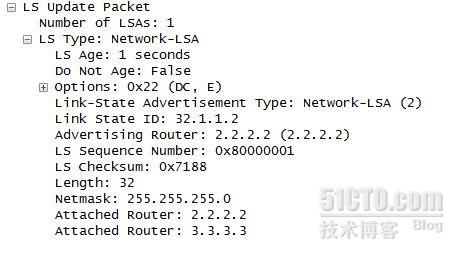

从两条命令的输出可以看出Link ID显示的是DR的IP地址，ADV Router是DR的RID。

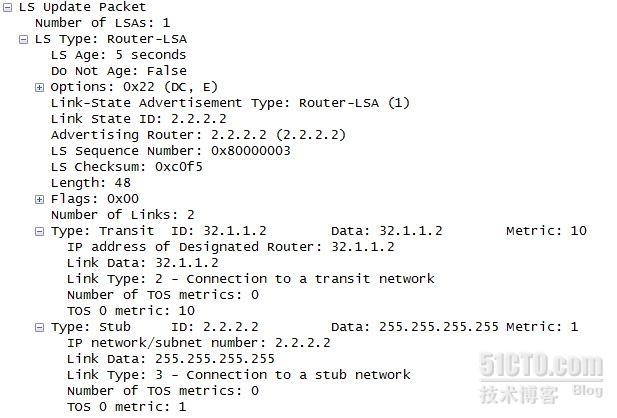

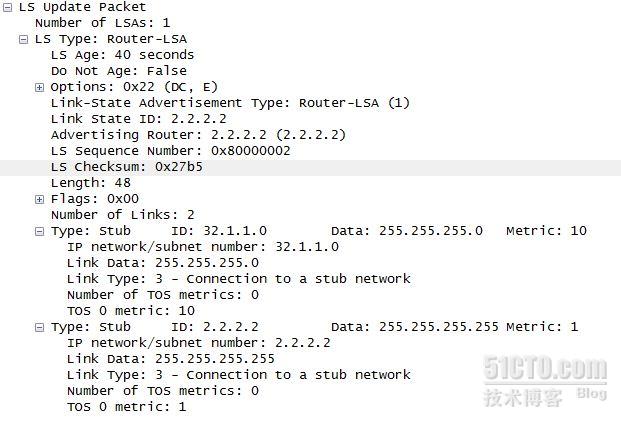

产生二类LSA后发出的一类LSA,比二类之前产生的一类LSA多了一项Type : Transit。这时的DR主要承担两个任务1 创建该子网的二类LSA，并将其泛洪。2 协助在该子网中交换数据库。

3、         第三类 汇总LSA(Summary LSA)

ABR会将区域间的一类LSA和二类LSA汇总形成三类LSA并泛洪到整个OSPF自治域。

实验拓扑如下：



R3(config-if)#do show ip rout

     1.0.0.0/32 is subnetted, 1 subnets

O IA    1.1.1.1 [110/129] via 23.1.1.2, 00:00:44, Serial0/1

     2.0.0.0/32 is subnetted, 1 subnets

O IA    2.2.2.2 [110/65] via 23.1.1.2, 00:00:44, Serial0/1

     3.0.0.0/24 is subnetted, 1 subnets

C       3.3.3.0 is directly connected, Loopback0

     23.0.0.0/24 is subnetted, 1 subnets

C       23.1.1.0 is directly connected, Serial0/1

     12.0.0.0/24 is subnetted, 1 subnets

O IA    12.1.1.0 [110/128] via 23.1.1.2, 00:00:44, Serial0/1

O IA路由表明它是由三类LSA学到的。

R2(config-if)#do show ip ospf dat

      OSPF Router with ID (2.2.2.2) (Process ID 1)

                         。。。。。。。

                Summary Net Link States (Area 1)

Link ID         ADV Router      Age         Seq#       Checksum

3.3.3.3         2.2.2.2         988         0x80000001 0x004F98

23.1.1.0        2.2.2.2         1020        0x80000001 0x008C4F



R1(config-router)#do show ip ospf data summary

            OSPF Router with ID (1.1.1.1) (Process ID 10)

                Summary Net Link States (Area 1)

  Routing Bit Set on this LSA

  LS age: 103

  Options: (No TOS-capability, DC, Upward)

  LS Type: Summary Links(Network)

  Link State ID: 23.1.1.0 (summary Network Number)//关于23.1.1.0网段

  Advertising Router: 2.2.2.2

  LS Seq Number: 80000002

  Checksum: 0x8A50

  Length: 28

  Network Mask: /24//掩码

        TOS: 0  Metric: 6//度量值

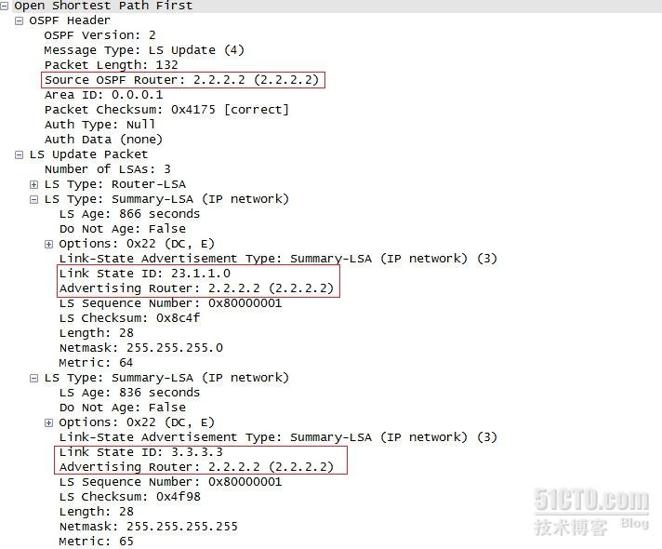

从R1的s0/1抓包，注意红线部分。可以看到show ip ospf data summary的信息部分。



三类LSA的Link ID就是域间路由器，ADV Router 是ABR的RID。
