=====port channel=============

STP-防环,非根非指定口block.
PCH-带宽利用率提升，逻辑上单链路 l2/l3都可以使用

passive -LACP /active-Lacp/ on-Static


无协议-on
有协商-LACP

neuxs 不支持PACP

vPC---纯二层 技术，没有三层功能

vitrual Port channel

解决的是跨框 ，目前只支持仅2台,逻辑上2台变逻辑一台,结合生成一个虚拟nexus 交换机

VPC: 最后的效果就是无环，链路全部打开.
domain id,peers{一个设备只能create一个domain,两台设备的domain id要一样}
PKL: peer keep live,UDP3200,不建议背对背--->check alive
PL:peer link ,万兆10G以太网链路背对背 ,就是port channel--->transfer data,用来传流量.一般是用来传控制流量. A<--->B 间传CFS
PORTS：member port ：交换机上双上行口 , orphan （孤立口）port ：交换机单上行口




VPC控制面:


CFS oe （over ethert）：传了一堆控制面的信息
roles: 一台是 primary  另外一台是sencondary VPC没有抢占机制.

VPC数据面：

限制条件：所有流量经过PL就不回从member口出去.

出流量就近处理。


peer gateway-默认打开的---for external traffic


VPC member port down产生后果:无附加后果

PKL Down: 各做各的事情

PL Down （PKL fine）: seconday member ports suspend

PKL Down and PL down===>双活/脑裂 各做个

补救：auto recovery


============Febric path==========

解决东西流量16-ways扩展，理解为16个上游，由于VPC只能支持2个设备，FP就诞生了,基于会话MAC地址学习. 大二层解决方案/SPINE-LEAF--FP,一旦spine多了，不同的LEAF就可以相互通信，从而实现了大二层. .受VXLAN打击现在用的少.

配置非常简单:开启feature,打开端口，划好vlan.





相同技术：Trill
FP-----EVE--大多都是自动配置的

FP 端口角色:

core ports:仅收发fp帧,没有mac address table. edge ports:可发传统帧，基于MAC地址学习


core ports<--->fp<----->edge ports --->CE [classic ethernet]

core & edge 成对出现，形成邻居 ，全网跑isis,不用配，全网传递信息.

控制面: L2 ISIS 自己形成switch id ---IF 的对应表

unified port: 统一端口用来传ethernet OR FC,一个瞬间只能传ethernet or FC
unified fabric:统一架构 支持 FCOE，基于以太网的类型来区分到底是over ethernet还是纯ethernet?!

FCOE 拓扑:

CNA<vN port>===<vF port>N5K

CNA <vN port>====<vF port>Nexus 2K Fex (fabric exterder)====Fabric link====Nexus 5000


FCOE and vPC:Fcoe的流量只能走单边




======SDN & CLOUD====================================
SDN/Rest API
clinet ----> http --->server / provider ---> server
server ----> http ---->json/xml ----> clinet

SDN自动化控制器
NB 北向标准----- human----标准rest API


SB  南向标准----- device ----标准netconf<内容层，操作层，消息层，加密通信层-ssh/tcp>

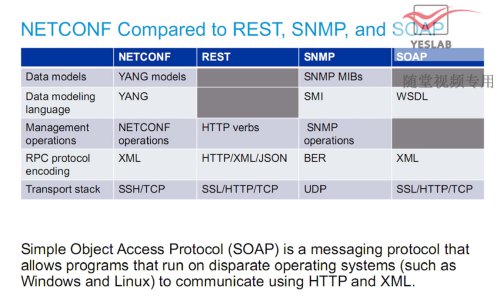

netconf比较





云计算：
自服务化
可扩展化
资源池化（虚拟化）
可以随时访问
IAAS: infrastruture  as a service---open stack用来管理IAAS
PAAS: platform as a service---platform for develop
SAAS: software as a service--desktop application

UCSd : UCS director 相当于云管理平台




ACI/SDN: controller, APIC-DC,维护方式：GUI


北方向--REST API--SDN/Ph


南方向--opflex---N9K，APIC 控制 N9K角色,下发policy








===============CCIE process=============
N7K 启动过程:
kenerl: boot flash: ****kickstart.bin
no mantennace mode
(boot)load bootflash:***.bin


二层协议:
STP : Rapid PVST / PVRST+ /MST

Toolkit:

-----单向链路问题-----

loop gurad:配置在端口，避免进入foward状态，只对单一设备生效。不常用 。


BA:Bridge assurance.一种类似 loop guard的 功能 .
BA bridge assurance：需要链路两段都配,所有端口 状态都可以 配 ，确保链路不会进去 环路 状态
上面 两种 技术都要 依赖 BPDU.
UDLD：不依赖BPDU.一层检查设备连接

=====vPC======

show vpc role

show vpc status



interface edage )# vpc memeber 100
双下联：member port
单下联: oraphe port


vPC种类 :
standard vpc
enhance vpc
vpc over fp=== VPC plus
vpc over vxlan
vpc over aci




VPC guidelines:
1-switch type 平台一样
2-link speed: 10Gbp+
3-vpc keep live (三层可达,不建议 背对背) udp 3200 port
4-vpc peer link:万兆卡
5-number of VPC peers:2
6-number of VPC domain PER switch:1
7-routing 《vpc peer-gateway》




VPC最佳 用在接入层

1-create domain

2-configure PKL

3-configure PL ,建议背对背

4-create vpc

5-peer gateway {optional}


6-一致性检查




vPC 故障分析


1-memeber port down----no effect,memeber port change to orphan port.

2-PKL down only---- no role change.双方都认为对方不在online, 然后各做各的事情 forwarding

3-only PL Down ------ 双方信息不能同步 ，但直到对方在，secondary memeber ports suspended.

4-PKL down then PL down-----双方彻底失联。导致的结果是双活OR脑裂。各做各，中间有不确定路径.双方role都变为 primary. 链路恢复，定义角色恢复


5-PL DOWN then PKL down--------可以配置auto-recovery , 可以让secondary memeber port 激活,工作 ，最后的结果是 双活 OR 脑裂 .


vPC over FCOE 只能走单边。


vPC over ACI ,no need PL/pkl, 同步信息都是通过 controller(ZMQ信息instead of CFS)


====FEX=====
Fex:就是远程板卡 Fex and vn tag，极度依赖parent
HIF,LIF,VIF (according to VNTAG forwarding)

deployment type:static pinning,dynamic pinning (default), active-active,ehanced vPC.




======Fabric Path=====: MAC IN MAC 构造




=====FHRP=====(第一跳冗余协议)

HSRP/VRRP/GLBP





=======OTV========

Overlay transport vituralisation,不用MPLS L2×××，不用拉物理线路的前提下一种廉价技术方案. 不同数据中心二层访问解决方案。


OTV完成了：

1-mac路由 ，实现多个数据中心二层互通 《mac in ip》===>不是大二层技术，实现特定 vlan通信，而是DCI[跨数据中心]技术 ，跨数据中心mac互通，让两个站点间vlan互通。

mac routing-- conftrol plane:isis

2-dynamic encap of l2 in l3，动态封装


3-Arp cache ，支持组播 etc...




OTV构成components:

edge devices:N7k support only OTV (边缘设备,一般是旁挂方式)

边界设备有三种接口：

1-internal interfacs: 二层流量，二层口，纯MAC with vlan id
2-join interface:can support组播流量 <三层口>
3-overlay interface:本地给包做封装,本地环回口

PS:两边DC的SUBNET必须一致，VLANID最好保持一致





OTV Control plane: is-is 可以单播也可以组播 建立邻居关系

单播的话就需要制定一个单播服务器，把边界设备注册到单播服务器上

最后的结果形成vlan-mac-IF 这样对应表，进行mac routing.

show otv adjacency

show otv route //不是三层route




data plane: over gre （mpls 头）, 老版本，效率低


                  over udp (vxlan头), 新版本,效率高，需要手动制定

otv encapsulation-format ip gre | udp





otv 不传bpdu,未知单播流,避免环路和广播风暴





如果一个site有两个otv uplink，需要配site vlan,做统一站点识别




DC1：


feature otv

 interface overlay1

otv join-inter

otv exend-vlan 100,200

otv site-vlan 300 \\不传流量


otv site-id 0x1  \\dc site id

adj xxxx





DC2：

feature otv

 interface overlay1

otv join-inter

otv exend-vlan 100,200

otv site-vlan 300 \\不传流量，可以根dc1一样，也可以不一样


otv site-id 0x2  \\dc site id,必须跟DC1不一样

adj xxxx





OTV VLAN MApping 200 to 400 \\转vlan, 两dc转后的vlan必须一致.







=========

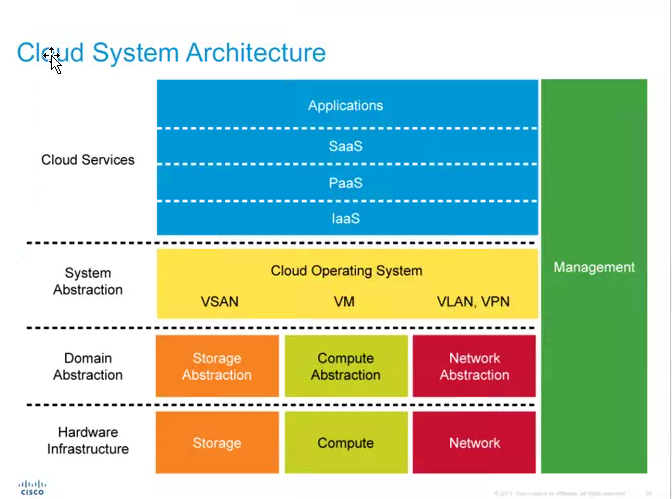

云系统 架构


=========

hardware infras:底层资源


domain abstraction:资源池化


system abstraction:云 管理 平台 -open stack
