    GNS3中如何利用虚拟PC来测试连通性
                                          Author:zenfei

    我们先在VPCS目录下新建一个startup.vpc的文件（作用：可以自己批量生成VPC的IP地址，还能定义本地，目的端口哦，可以节省每次要配IP的麻烦），
    语法如下，
    #################### Created by Xiaofan ####################
    # The startup file of VPC
    #
    1
    ip 192.168.1.2 192.168.1.1 24
    conf lport 20000
    conf rport 30000
    2
    ip 192.168.2.2 192.168.2.1 24
    conf lport 20001
    conf rport 30001
    # switch to PC1
    1

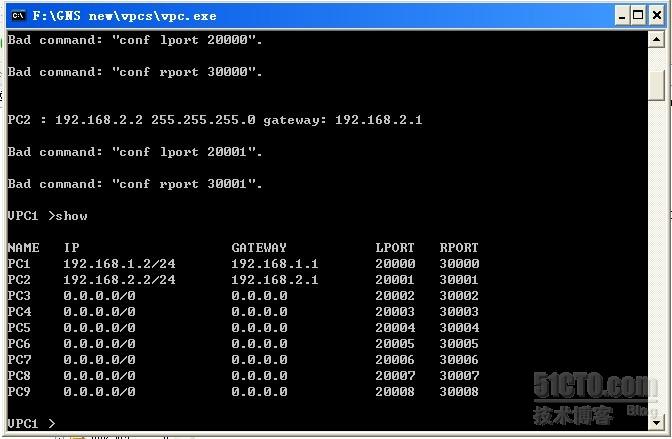

    然后打开VPC，先show 一下，看一下VPC监视的端口，第一个PClocal port为20000，destination port为30000，依次类推，
    图：



    那么我们要在GNS3中做相应的改动。


    打开GNS3，在node type （节点类型）里拖出CLOUD云的图标，

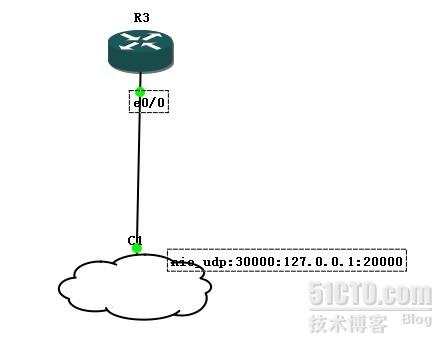

    构造一个拓朴如：一台路由与一台PC（用云代替）
    图：

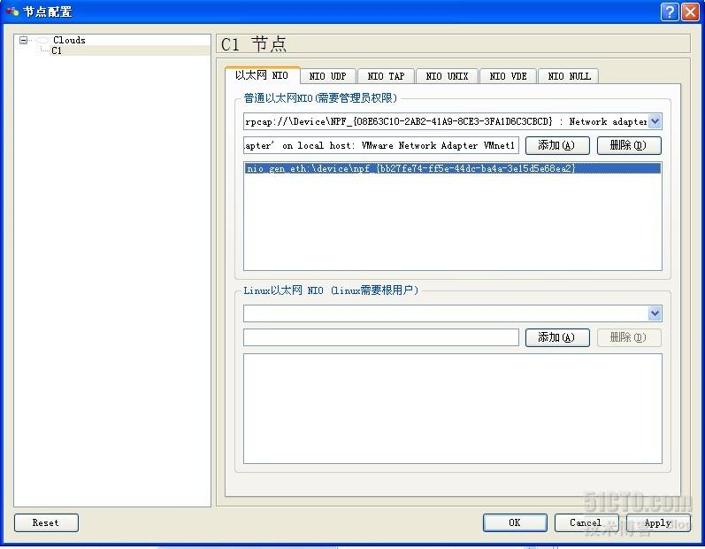

    右键“配置”，进入“以太网NIO”，点选网卡，这里选以太网卡，添加即可。
    图

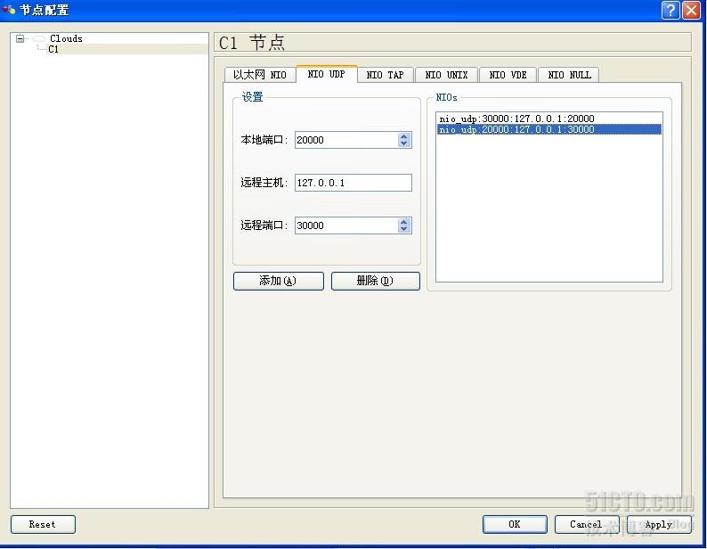

    然后再进入“NIO UDP”填写本地端口与目的端口 Note:这里的要填的本地端口与目的端口恰与vpcs 里show到的相反，否则PING不通路由器！！！
    图：



    再添加，完毕，OK。

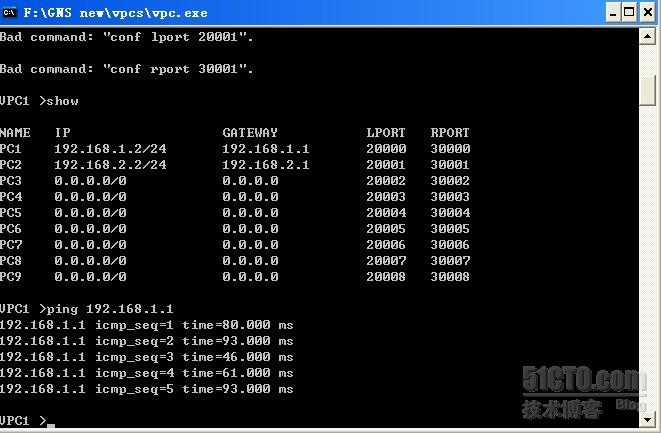

    现在你可以去VPCS里面PING测试了，应该会成功。


    图示成功！


    以上演示旨在提供为正在学NP，或IE的技术朋友怎样利用GNS3这个强大的模拟器与VPCS关联，如何使用VPCS测试网络连通性，若有不明之处，请加我Q：841270472细聊，后面也有VPCS的附件，可以下载。
