GNS3+SecureCRT+Wires

发布时间：2019-09-23 17:08:03编辑：auto阅读（1687）

    1.准备工作
        1)若原来安装了dynamips模拟器与wincap先卸载掉。
        2)建立一个文件夹GNS Project，在该文件夹下建立3个子文件夹，分别命名为
            IOS:存放IOS文件
            Temp:存放临时文件
            Topology:存放拓扑图
        命名可以改变，但是一定要用全英文文件名。
        3)将路由器的IOS文件以及PIX德BIN文件拷贝至ISO文件夹下。
    2.开始安装
        1)GNS3：

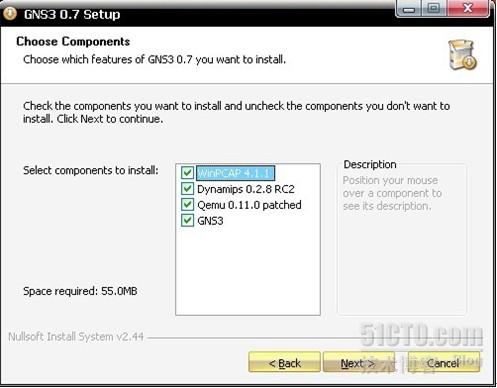

            安装到默认目录即可，安装方法与其它软件没什么区别。要注意的是在GNS3安装的过程中会让你选择安装的组件：



            此时在前面打上勾，表示安装，这里全部选上，开始安装后会跳出winpcap的安装界面，点击下一步安装就可以了，安装winpcap完毕后会继续GNS3的安装，直至全部安装完毕。
        2)Wireshark：

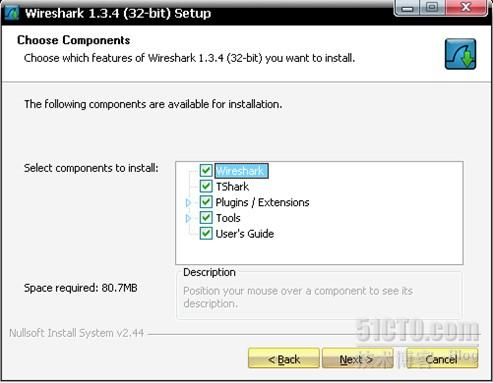

            安装到默认目录即可，安装方法与其它软件没什么区别。安装wireshark时，同样也要选择安装组件：



            这里我们保持默认，直接下一步。

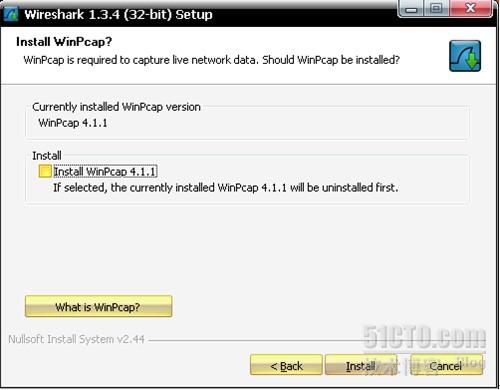

            要注意的是：



            由于winpcap组件已经在GNS3的安装过程中安装，因此不安装。最后点击Instal直至安装完毕。
        3)SecureCRT：
            安装到默认目录即可，安装方法与其它软件没什么区别，一直下一步即可。
    3.初始化配置
        1)GNS3初始化配置

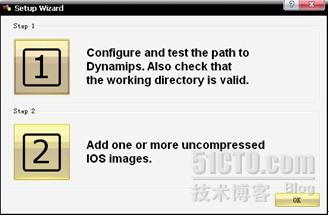

            运行GNS3，出现如下窗口：



                1：配置和测试dynamips的路径。爱曾检查工作目录是有效的。
                2：添加一个或多个IOS压缩文件。
                这里首先选择1，单击1。

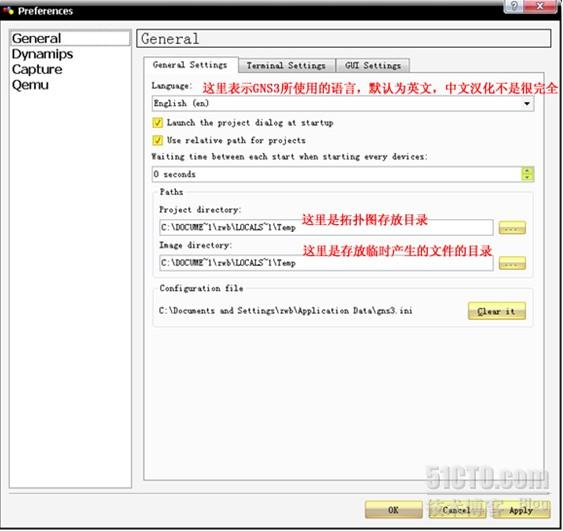

            General：



                先选择适当的语言。
                修改拓扑图存放路径，存放在我们事先建好的Topology文件夹下。
                修改临时文件存放路径，存放在我们事先建好的Temp文件夹下。

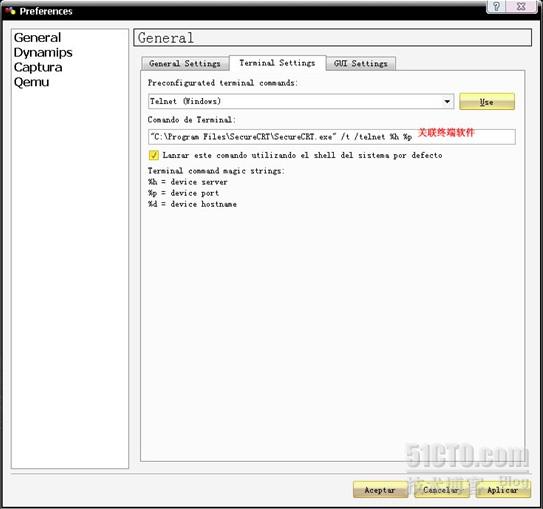

                Terminal Settings：



                选择适当的终端工具：

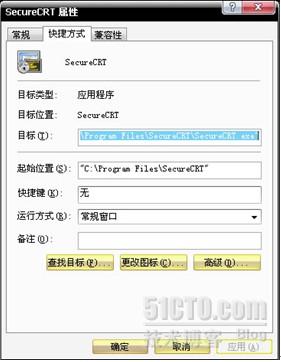

                复制目标，粘贴即可。其中/t是一个secureCRT的参数，表示新开一个标签。
                其他的默认即可。

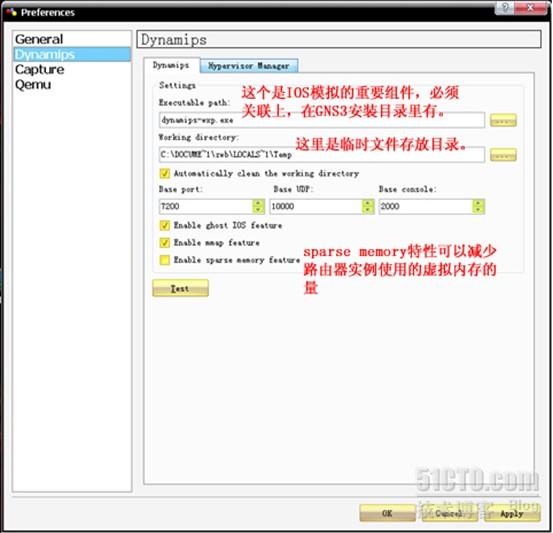

            Dynamips：

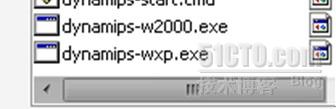

                选择正确的关联组件，在GNS3的安装目录下：



                Win 2000使用dynamips-w2000.exe
                XP,VISTA,WIN7使用dynamips-wxp.exe
                修改临时文件存放路径，存放在我们事先建好的Temp文件夹下。
                勾选Enable sparse memory feature
                单击Test，出现：
                Dynamips表示配置成功。
                Dynamips 表示配置失败，请认真检查配置。
                其他默认即可。
            Capture：



                修改抓包工具临时文件存放路径，存放在我们事先建好的Temp文件夹下。
                选择适当的抓包工具：

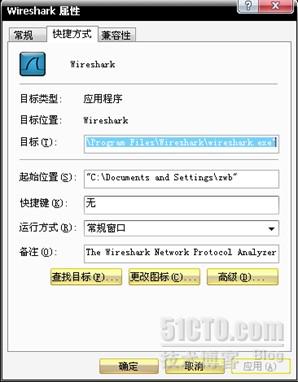

                复制目标路径，粘贴即可。
                其他默认即可。

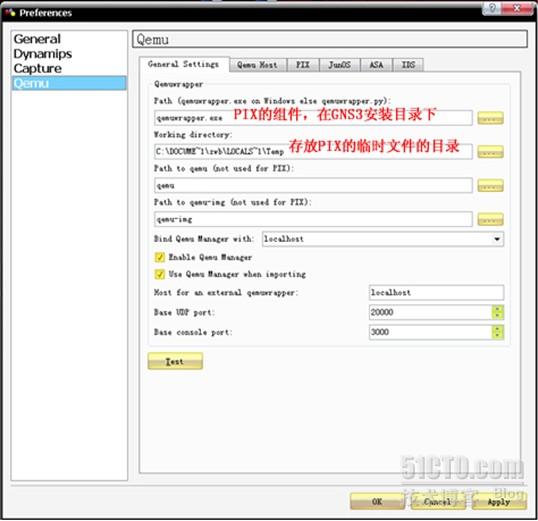

            Qemu：



                选择PIX的组件，在GNS安装目录下：

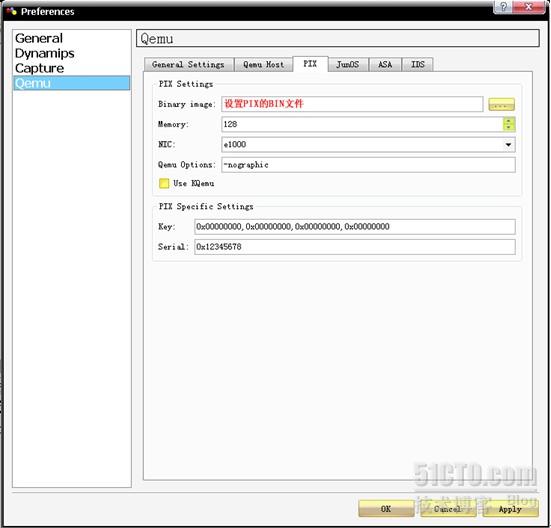

                PIX配置：



                选择好适当的PIX的BIN文件，单击Apply，然后单击Cancel。
                其他默认即可。
            关闭后回到配置窗口，此时选择2，添加一个或多个IOS压缩文件。

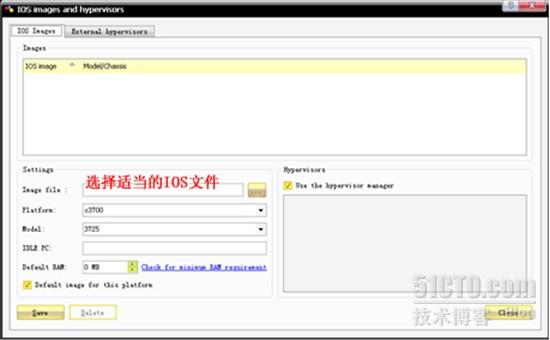

            IOS p_w_picpaths and hypervisors：



                选择一个或多个适当的IOS文件，单击Save，然后单击Close。
            计算IDLE值：
                拖放一个相应的路由，并启动：



                计算IDLE值：



                等待片刻。
                选择适当的IDLE值：



                选择前面带*号的即可，IDLE值只需要计算一次，GNS3会自动保存这个值。
        2)SecureCRT初始化配置
            脚本文件制作：
                建立一个文本文件，文件后最改成.vbs，编辑该文件。
                复制如下到文件中，并保存退出。
                #$language = "VBScript"
                #$interface = "1.0"
                Option Explicit
                Function mysubstring(srcString,bChar,eChar)
                  Dim fIndex,sIndex
                  fIndex=InStr(srcString,bChar)
                   sIndex=InStrRev(srcString,eChar)
                   mysubstring=Mid(srcString,fIndex+1,sIndex-fIndex-1)
                End Function
               '用来得到一个时间字符串，该字符串用来设置路由器的时间和日期
                Function ciscoDate()
                   dim   em, y,m,d,h
                   Dim nowDate
                  nowDate=Now()
                em=Array("January","February","March","April","May","June","July","August","September","October",
"November","December")
                    y=Year(nowDate)
                   m=em(Month(nowDate)-1)
                   d=Day(nowDate)
                   h=Time()
                  ciscoDate=h & " " & m & " " & d & " " & y
                End Function
                Sub main
                   On Error Resume Next
                   crt.Screen.Synchronous = True
                   crt.Screen.WaitForString "Console port"
                   crt.Screen.Send  VbCr
                   '得到第一行显示文本，主要从中提取设备名称
                   Dim firstLine
                   '用来存储标签的标题，也就是设备的名称
                   Dim tabTitle
                   firstLine=crt.Screen.Get2(1,1,1,100) '得到第一行文本
                   tabTitle=mysubstring(firstLine,"""","""") '调用方法取两个双引号之间的文本
                   crt.Window.Caption= tabTitle
                   'Dim result
                   'result = crt.screen.WaitForStrings("'yes' or 'no'", "[yes/no]:", "RETURN")
                   'If result = 1 Then
                   'crt.Screen.Send VbCr
                   'ElseIf result = 2 Then
                    'crt.Screen.Send "no" & VbCr
                   'ElseIf result = 3 Then
                   'crt.Screen.Send VbCr
                   'Else
                   'crt.Screen.Send VbCr
                   'End If
                   If crt.Screen.WaitForString("[yes/no]") Then
                     crt.Screen.Send "no" & VbCr
                   End If
                   crt.Screen.Send VbCr &VbCr
                   crt.Screen.WaitForString "Router>"
                   crt.Screen.Send  "enable" & VbCr
                   crt.Screen.Send "conf terminal" & VbCr
                   crt.Screen.Send "no ip domain-lookup " & VbCr
                   crt.Screen.Send "hostname " & tabTitle & VbCr
                   crt.Screen.Send "line con 0" & VbCr
                   crt.Screen.Send "exec-timeout 0 0" & VbCr
                   crt.Screen.Send "logging synchronous" & VbCr
                   crt.Screen.Send "end" & VbCr
                   crt.Screen.Send "clock set " & ciscoDate() & VbCr
                   crt.Screen.Synchronous = False
                End Sub
            设置登录动作：
                选项全局选项：

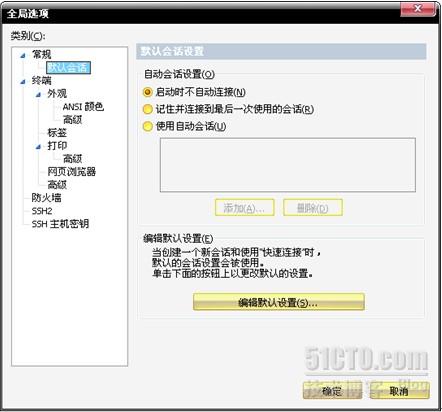

                全局选项默认会话：



                单击编辑默认设置。

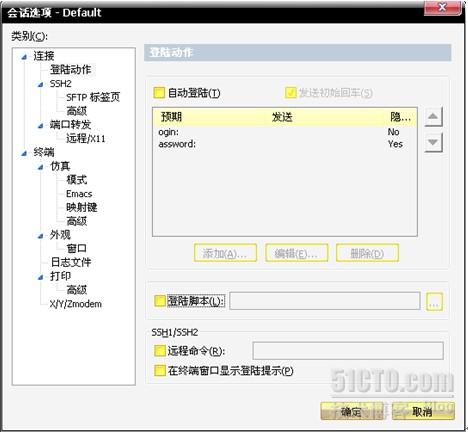

                会话选项登陆动作：



                勾选登陆脚本，选择刚才我们编辑过的.vbs文件。
